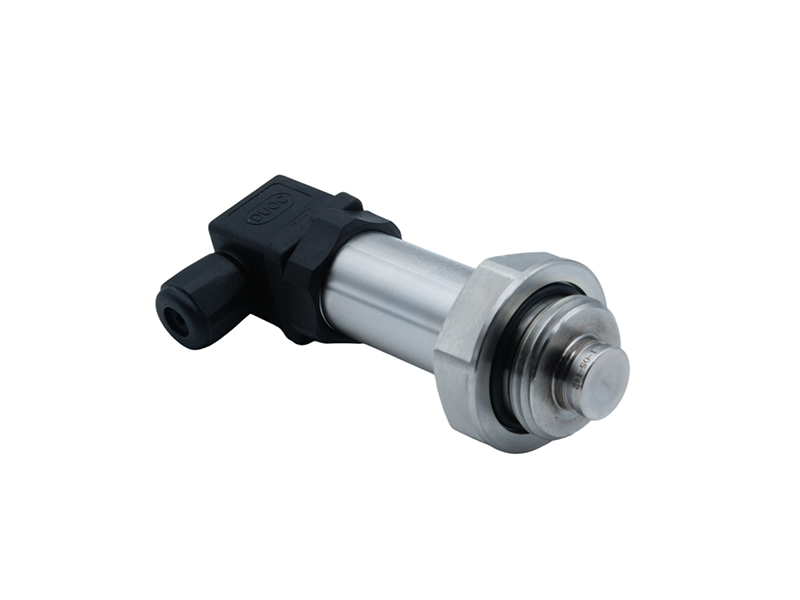

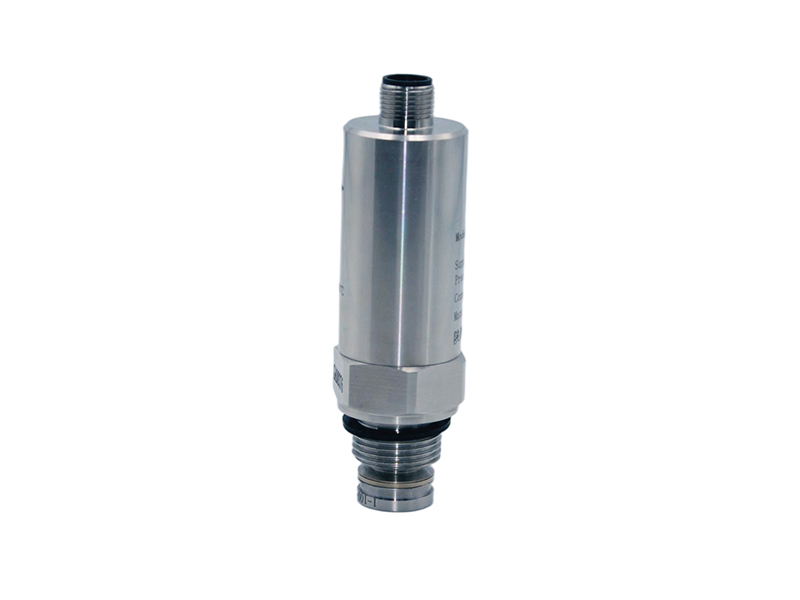

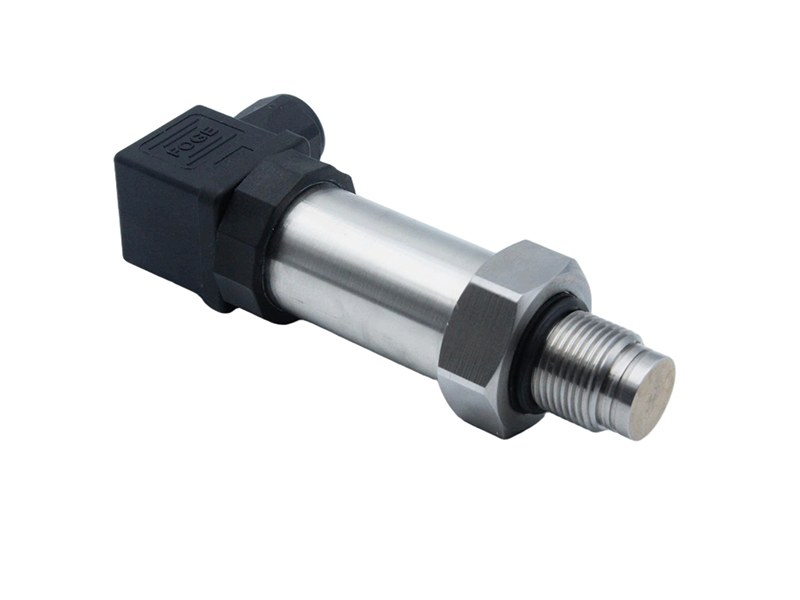

应变平膜压力变送器

一 、概述

应变式平膜压力变送器采用了高精度应变测量技术，具有测量压力的功能，焊接结构提高了产品的可靠性和抗过载能力。探头平膜形结构特别适用于黏稠介质压强的测量，避免了介质淤塞腔体而引起的测量误差问题。主要用于沙粒和液体压力的检测，特别适用于、盾构机泥浆、沥青、原油、化工涂料等粘稠介质的压力测量与控制，并在恶劣的工况条件下能长期稳定可靠工作。

二 、特点

1.性能可靠，安装使用方便

2.可配现场是显示表头加 HART 协议数字信号

3. 特别适用于泥沙粘稠物质压力检测

4. 平膜结构设计

5.激光调阻补偿温度性能

6.高精度、高稳定性、高可靠性

7.耐震动冲击、抗过载

8.具有短路保护和反极性保护

三 、技术参数

●测量范围： 2-1 4 0 MPa

●工作温度:- 20-+60℃

●过载能力:1.5 倍满量程压力

●储存温度: -40-+120℃

●压力类型:表压

●精度等级:0.5, 1级

●防护等级: IP 66

●长期稳定性:0.2% FS /年

●供电电源:11-28 VDC (荐 24 VDC )

●防爆等级： Ex db IIC T 6 Gb

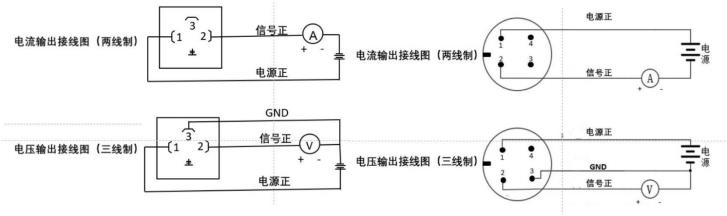

●输出:4-20 mA （可带清零）、 4～20 mA + HART (两线) 、 1-5V .1-5V.0-5V0-10V(三线) 、 RS 48 5(四线)

四 、基本工作原理

被测压力作用在膜片上后，直接接触传递到敏感芯片上，敏感芯片通过导线与压力变送器专用放大电路相连接，用应变计的压阻效应，实现压力与电信号的转换。由于敏感芯片上的惠斯登电桥输出的电信号与作用压力有良好的线性关系，所以可以实现对压力的准确测量。

五 、结构和材质

1.传感器外壳:316L 不锈钢或 304。

2.传感器膜片:17-4 不锈钢（应变式）

3.密封材料:氟橡胶。

六 、开箱 、成套性及保

1.开箱时应注意:先检查包装箱是否完整无损，箱体应按“向上“标志放置。开箱时应避免用强力敲打，防止损失仪表或附件。

2.成套性:变送器出厂时应包括，压力变送器 1 台、产品使用说明书 1 份、产品合格证 1 份。

3.保管:压力变送器应储存环境温度为-40- 100℃ , 相对湿度不大于 95%的干燥通风室内，室内空气中无对变送器有腐蚀性的气体。

注 :质保期一年，压力变送器不得自行拆卸，如因自行拆卸出现任何质量问题，本公司不承担责任。

选型表

				选型表
SDR4 0P	应变平膜压力变送器
	量程	2 MPa- 100 MPa
	[0-X] MP a	X:实际测量量程
		代号	供电电压
		V1	11-28VDC（典型值 24V）
			代号	输出信号
			S1	4-20mA
			S2	0.5-4.5VDC
			S3	0-5VDC
			S4	0-10VDC
			S5	其余
				代号	连接方式
				L1	M20*1.5
				L2	G1/2
				L3	其余标明
					代号	出线方式
					C1	赫斯曼
					C2	防水格兰
					C3	防水帽
					C4	数显 2088
						代号	精度等级
						J1	0.5级
						J2	0.25级
							代号	定制需求
							G	隔爆

例如： SDR 40P -(0-20 MPa )V1S1L1 C1 J（ 0.5） G 表示应变 平膜型压力变送器，量程 0-20 MPa ,供电 24V，4-20 mA 输出 ，螺纹 M20*1.5 ，赫斯曼出线 ，精度 0.5% ， 隔爆型。
